技術參數

產品型號：ZYC

公稱通徑：DN15-125mm

公稱壓力：PN1.6MPa

適用溫度：0~100℃

閥體材質: 鑄鐵、鑄鋼

適用介質：水、油等非腐蝕性液體

壓差控制范圍：10~30KPa

法蘭標準：GB/T 17241.6、GB/T 9113

試驗標準：GB/T 13927、API598

產品詳情

產品概述

自力式壓差控制閥是一種自動恒定壓差的水力工況平衡用閥，應用于集中拱熱、中央空調等水系統中，有利于被控系統各用戶和末端裝置的自主調節。尤其適用于分戶計量供暖系統和變流量空調系統。保證系統基本不變，降低噪音，平衡阻力，消除熱網和水力失調。

產品特點

1、適用于需要進行流量控制的水系統中，尤其適合于供熱，空調等非腐蝕性液體介質的流量控制。

2、安裝在水系統中，經運行前的一次調節，即可使系統流量自動恒定在要求的設定值。

3、能自動消除水系統中因各種因素引起的水力失調現象，保持用戶所需流量，克服“冷熱不均”。

4、提高供熱，空調的室溫合格率。

主要技術參數

公稱壓力	公稱通徑	適用介質	適用溫度	壓差控制范圍	法蘭標準	試驗標準
1.6MPa	15～125mm	水、油等非腐蝕性液體	0～100℃	定壓差型 10KPa、20KPa、30KPa	GB/T 17241.6 GB/T 9113	GB/T 13927 API598

主要零件材料

零件名稱	閥體、閥蓋	閥桿	閥瓣	膜片
材料	灰鑄鐵、鑄鋼	不銹鋼	鑄銅	丁腈橡膠

自力式壓差控制閥(圖1)

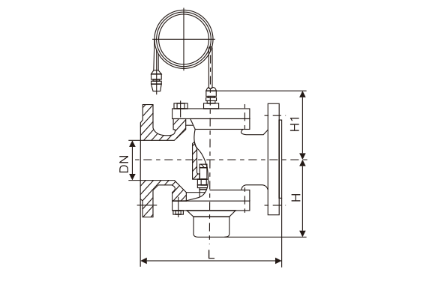

主要外形連接尺寸

DN		15	20	25	32	40	50	65	80	100	125
連接方式		螺紋			法蘭
L		110	110	115	130	200	215	230	275	290	310
H(mm)	定壓差型	95	110	130	140	190	205	240	300	350	380
流量m³/h		0.2-1	0.3-1.5	0.5-2	1-4	1.5-6	2-8	3-12	5-20	10-30	15-45
